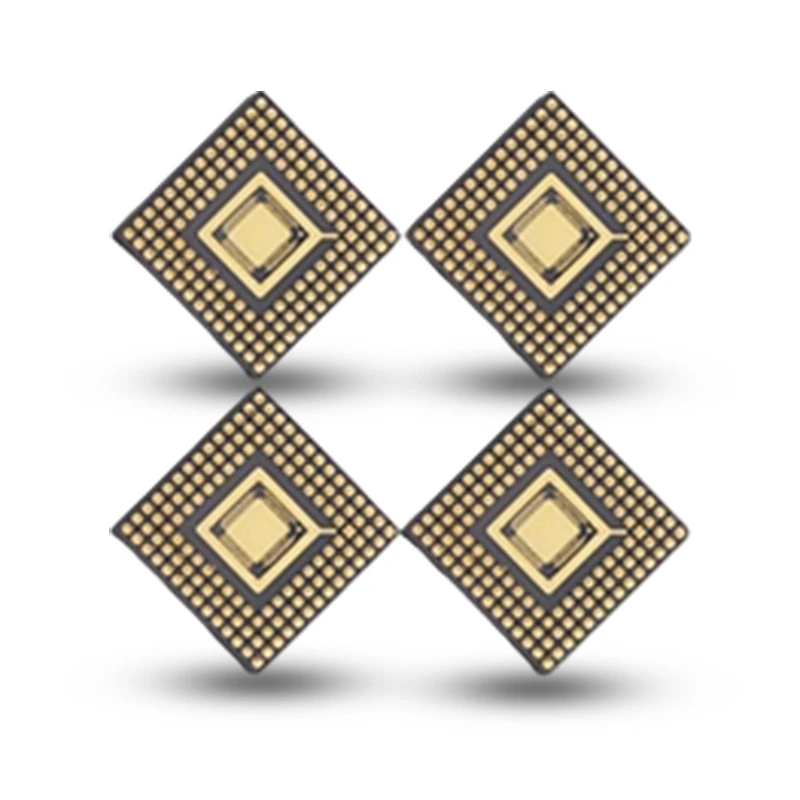

Kerámia tűrácstömb (CPGA)

Nagy-tűs-számú függőleges összekapcsolási megoldás optimalizált CTE-illesztéssel, amely hosszú-távú stabilitást biztosít a nagy-teljesítményű processzorok számára.

A Ceramic Pin Grid Array (CPGA) egy széles körben elterjedt dugó,{0}}csomagolt formában a nagy teljesítményű félvezetők területén. Magas csomagolási sűrűségéről, kiváló elektrotermikus teljesítményéről és megbízható gáztömörségéről híres, mivel az egyik alapvető összetevő, amely biztosítja a komplex félvezető rendszerek hosszú távú stabil működését.

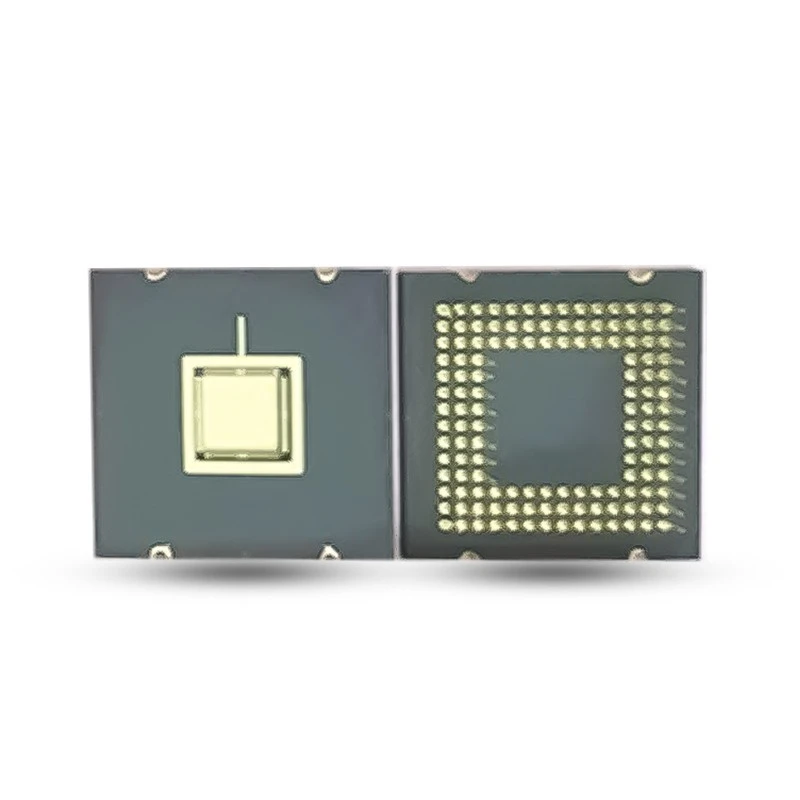

A ház csapok osztása általában 2,54 mm-es szabályos vagy lépcsőzetes elrendezést követ, két szerkezeti változattal: „üreg-felfelé” és „üreg-lefelé”. Az üreges-lefelé kialakítás megkönnyíti a hűtőborda beszerelését a hátoldalon, javítva a hőkezelés hatékonyságát, míg az üreges-felfelé konfiguráció nagyobb belső teret biztosít, így ideális a nagy-chipek vagy több-chip integrációs (MCM) megoldások számára. A Ceramic Pin Grid Array (CPGA) házat elsősorban nagy teljesítményű feldolgozó egységek, jelfeldolgozók és különféle speciális logikai vezérlőmodulok elhelyezésére tervezték.

Elérhető anyagok: alumínium-oxid, alumínium-nitrid, üveg-kerámia kompozitok, keményfém ötvözetek, volfrám-mangán vagy molibdén-mangán vastag-film fémezés.
Alkalmazások: félvezetők és elektronika, orvosi eszközök, energia és áramellátás, berendezések és gépek

A szálláslekérdezés elküldése

Termékleírás

A Ceramic Pin Grid Array (CPGA) ház robusztus fizikai védelmet nyújt a precíziós jelfeldolgozó egységek és a nagy{0}}teljesítményű logikai komponensek számára, kivételes légmentes-stabilitással és hosszú távú{2}}megbízhatósággal. Egyedülálló tűrács tömb kialakítása nemcsak ultra-nagy jelösszeköttetési sűrűséget biztosít, hanem kiemelkedő elektromágneses árnyékolási képességet és sugárzásállóságot is bizonyít a félvezető alkalmazásokban. A vastag-filmes fémezési technológiának köszönhetően a termék alacsony-veszteségű jelátvitelt biztosít, miközben fenntartja a magas-hőmérsékletet és a korrózióállóságot. Fejlett kerámia csomagolási megoldások fejlesztésére specializálódtunk, ügyfeleink számára átfogó műszaki támogatást és személyre szabott megoldásokat biztosítunk.

Jellemzők

Kiváló elektromágneses árnyékolási képesség
Hosszú távú-légmentes stabilitás
Kiváló termikus{0}}mechanikai szinergikus kialakítás
Sugárzásállóság és magas{0}}hőmérséklet-tűrés

Erős plug{0}}and-kompatibilitás
Kiváló korrózióállóság
Magas nedvességállóság

Fő modelltáblázat (mm)

Nagy teljesítményű CPGA-csomagok Al2O3, AlN, Glass-Ceramic vagy Kovar színben-, vastag-filmfémezéssel és szabványos 2,54 mm-es tűosztással az optimalizált összeköttetések érdekében.

Termékmodell	Kerámia testméret	Lead Pitch	Lezárási terület	Die Attach Area	Teljes vastagság
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Kerámia szakértelem

A Tessvida a Total Kit Solutions (TKS) specialistája, és kulcsfontosságú iparágakat szolgál ki: félvezető- és elektronikai gyártás, orvosi eszközök, FPD/LED, gépipar, petrolkémia, autó- és közlekedés, energia és energia, valamint élelmiszeripar és mezőgazdaság. Kiforrott ellátási lánccal és fejlett folyamatokkal (izosztatikus préselés, gélöntés, száraz sajtolás) végpontokig-végig- kínálunk lehetőségeket az anyag-előkészítéstől, fröccsöntéstől, szinterezéstől a precíziós megmunkálásig és utófeldolgozásig.

A nagy{0}}tisztaságú kerámiák terén szerzett mély szakértelemnek és az erős erőforrás-integrációnak köszönhetően rugalmas egyedi szolgáltatásaink pontosan megfelelnek az ügyfelek igényeinek az anyagválasztástól a késztermékek szállításáig.
