Name: Kínai négylapos kerámia -ólom (CQFN) gyártók, beszállítók és gyári - OEM szolgáltatás - Tessvida
Brand: Tessvida
SKU: 308745901

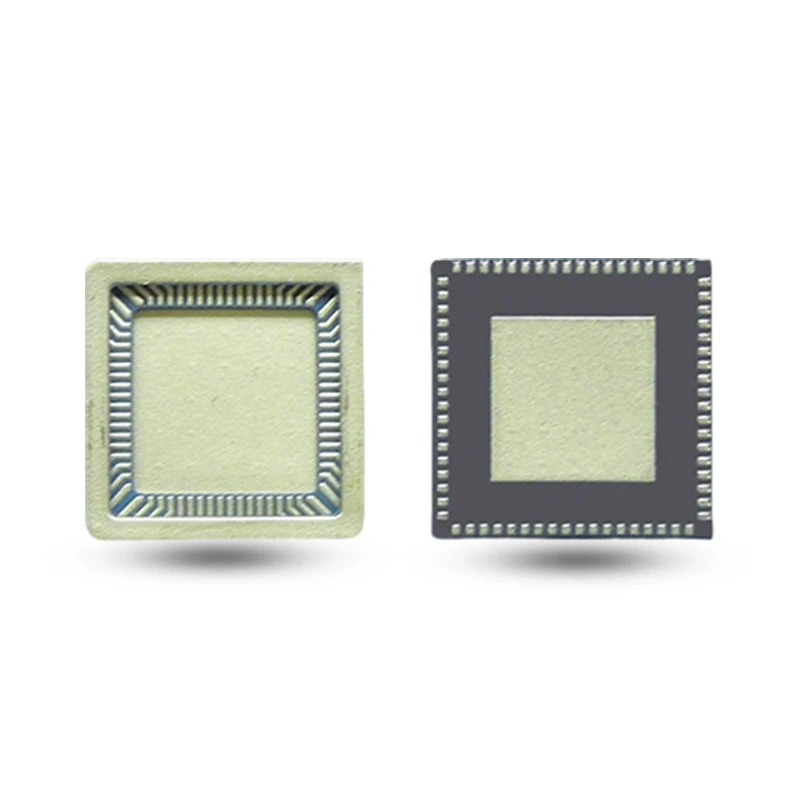

Kerámia négylapos ólom nélküli{0}} (CQFN)

Kompakt, vezeték nélküli kialakítás ultra-alacsony induktivitással, ideális RF és nagy{1}}frekvenciás alkalmazásokhoz.

A kerámia négy-oldalsó-tű nélküli csomag (CQFN) a félvezető csomagolások miniatürizálásának jellemzője. A hagyományos hosszú érintkezőket az alsó párnán keresztüli közvetlen csatlakozással helyettesíti, így kompakt és könnyű kialakítást tesz lehetővé, miközben optimalizálja a jelátvitelt.
A kerámia, négy-oldalas tű nélküli csomagot korlátozott helyigényű precíziós berendezésekhez tervezték, amelyek támogatják a nagy-sebességű AD/DA konvertereket, DDS frekvenciaszintetizátorokat és egyéb alkatrészeket. Alkalmazásokat talál olyan kritikus modulokban is, mint a felületi akusztikus hullámeszközök, RF és mikrohullámú rendszerek. Ezenkívül a CQFN megbízható védelmi hordozóként szolgál a Hall-effektus eszközökhöz, miniatűr optocsatolókhoz és nagymértékben integrált különálló egységekhez.

Elérhető anyagok: timföld, alumínium-nitrid, alacsony-hőmérsékletű szinterezett kerámia, magas-hőmérsékletű szinterezett kerámia, volfrám-mangán vagy molibdén-mangán vastag-film fémezés.
Alkalmazások: félvezetők és elektronika, orvosi eszközök, energia és áramellátás, berendezések és gépek

A szálláslekérdezés elküldése

Termékleírás

A kerámia négy-oldalsó-tű nélküli csomagot (CQFN) kompakt méretre és nagy teljesítményre tervezték. Tű nélküli kialakítása hatékonyan csökkenti a parazita interferenciát, stabil működést biztosítva nagy-frekvenciás jelkörnyezetekben, például RF és mikrohullámú alkalmazásokban, így ideális választás a nagy sebességű{5}} áramkörök csomagolásához. A nagy teljesítményű-kerámia anyagból készült csomag gyors hőelvezetést, magas-hőmérsékletállóságot és kiváló légtömör-védelmet kínál, hogy hatékonyan ellenálljon a külső nedvességnek és a korróziónak, lehetővé téve a belső magkomponensek hosszú távú stabil működését. Ezenkívül a termék kiváló kompatibilitást biztosít a nyomtatott áramköri lapokkal, könnyű telepítést és kiemelkedő tartósságot kínál. Átfogó megoldásokat kínálunk az anyagválasztástól a szerkezeti tervezésig, professzionálisan megoldva a különféle elektronikus csomagolási kihívásokat.

Jellemzők

Kiváló nagy{0}}frekvenciás impedanciavezérlési képesség
Alacsony hőellenállású út
Az ólommentes{0}} szerkezet kiküszöböli a parazita rezonanciát
Nagy megbízhatóság a légmentesen{0}}zárt csomagolással
Kiváló CTE illesztés
Támogatja a nagy{0}}sűrűségű összekapcsolásokat és integrációt

Magas szigetelési teljesítmény
Alacsony ellenállás
Kiváló korrózióállóság
Magas nedvességállóság
Alacsony hőtágulási együttható

Fő modelltáblázat (mm)

A CQFN csomagolás anyagválasztékot kínál, beleértve a HTCC-t, LTCC-t, alumínium-oxidot és alumínium-nitridet, amelyek professzionális vastag{0}}filmes fémezéssel biztosítják a kiváló forrasztási szilárdságot és vezetőképességet.

Termékmodell	Kerámia testméret	Lead Pitch	Lezárási terület	Die Attach Area	Teljes vastagság
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Kerámia szakértelem

A Tessvida a Total Kit Solutions (TKS) specialistája, és kulcsfontosságú iparágakat szolgál ki: félvezető- és elektronikai gyártás, orvosi eszközök, FPD/LED, gépipar, petrolkémia, autó- és közlekedés, energia és energia, valamint élelmiszeripar és mezőgazdaság. Kiforrott ellátási lánccal és fejlett folyamatokkal (izosztatikus préselés, gélöntés, száraz sajtolás) végpontokig-végig- kínálunk lehetőségeket az anyag-előkészítéstől, fröccsöntéstől, szinterezéstől a precíziós megmunkálásig és utófeldolgozásig.

A nagy-tisztaságú kerámiák terén szerzett mély szakértelem és az erős erőforrás-integráció által támogatott rugalmas egyedi szolgáltatásaink pontosan megfelelnek az ügyfelek igényeinek az anyagválasztástól a késztermékek kiszállításáig.
